生产过程

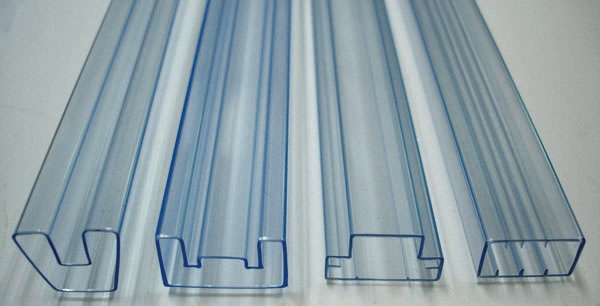

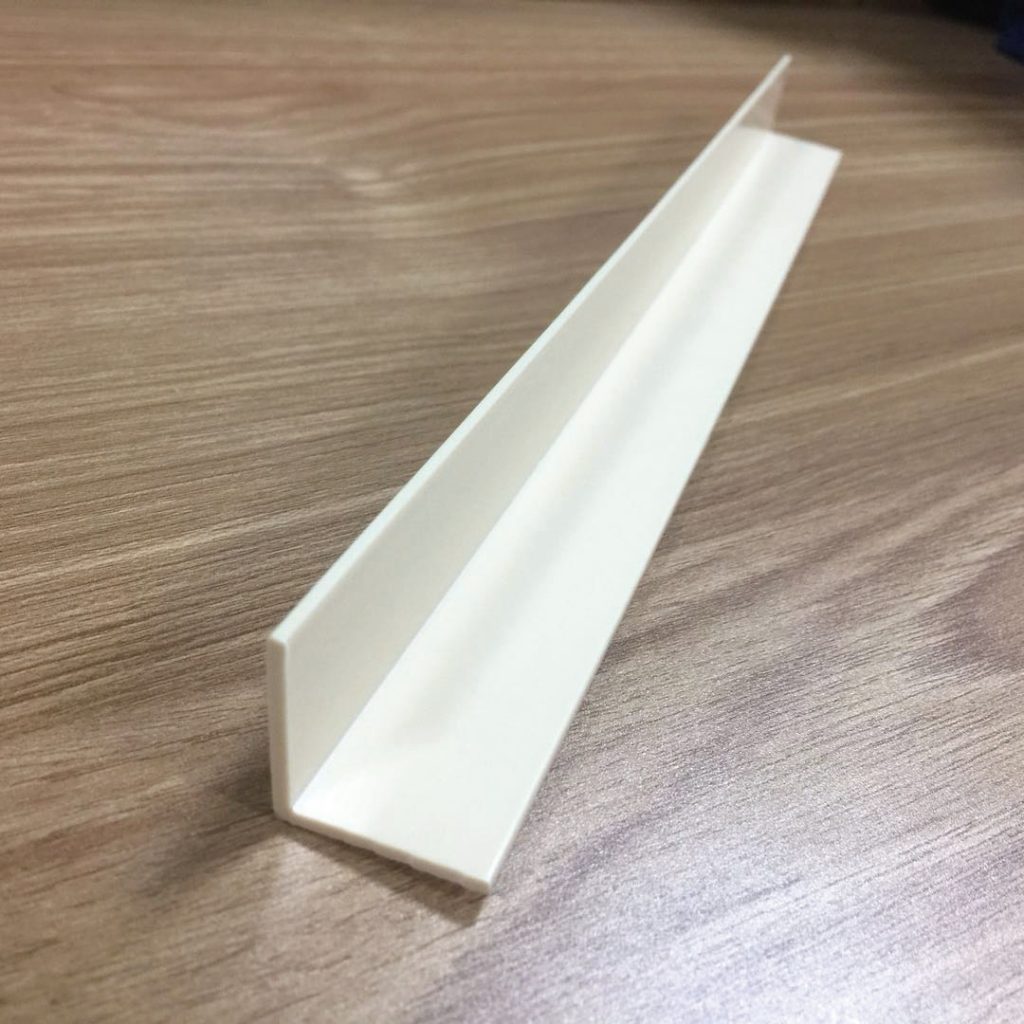

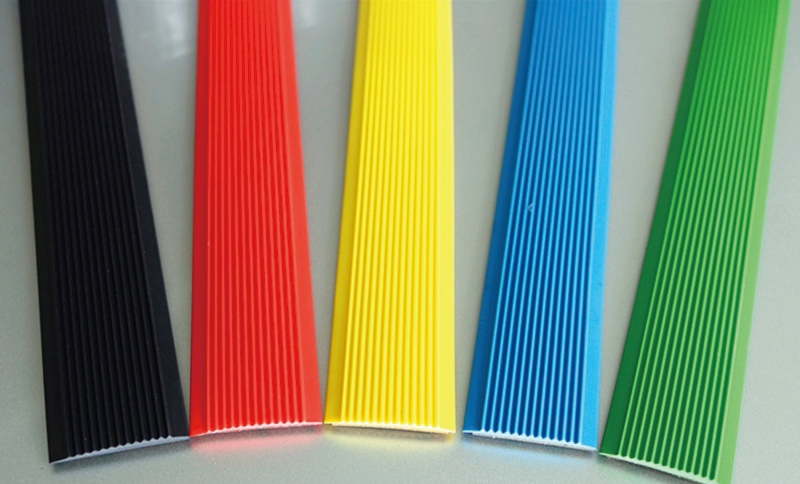

制品展示



生产线构成
通用型材挤出机主机是整个生产线的核心设备,负责将原料通过高效塑化和挤出成型,确保型材的质量和生产效率。主机采用高精度的螺杆和料筒设计,配备先进的多区域温控系统,保证原料在挤出过程中的稳定性和均匀性。通过强大的电机驱动,主机能够实现持续高效的生产,并适应不同规格型材的生产需求。
冷却系统是通用型材挤出机生产线中的关键组成部分,主要负责在挤出成型后迅速冷却和定型型材,确保成品尺寸的稳定性和表面质量。该系统通常由不锈钢冷却水槽和精确控制的冷却循环装置组成。
牵引系统是通用型材挤出机生产线的重要组成部分,主要用于将成型后的型材以恒定的速度从冷却水槽中稳定拉出,确保型材在挤出和冷却过程中保持尺寸精度和一致性。牵引系统通常配备多组牵引履带或皮带,通过精确的速度控制系统,实现对不同规格和尺寸型材的稳定牵引。
产品介绍
技术背景
多色异型材挤出机生产线的技术背景源于塑料型材行业对产品多样化和高附加值生产的不断追求。随着建筑装饰、家居用品、汽车配件等行业的持续发展,对多色异型材的需求日益增加,要求产品不仅具备结构强度和使用性能,还需满足多色分区清晰、界面结合牢固、表面美观、截面精度高等多方面的标准。传统的单色挤出方式往往难以兼顾色彩多样性与成型精度,而多色异型材挤出机生产线凭借其高效、精密的特点,成为了行业发展的关键技术之一。
多色异型材挤出机生产线通过不断优化的螺杆设计、精确的分区温控系统和高精度共挤模头技术,确保了PVC、PE、PP、ABS等多种物料在共挤过程中的均匀塑化、稳定流动和精确复合,生产出的异型材具有清晰的颜色分区、牢固的界面结合和高度一致的截面尺寸。它能够加工多种塑料材料,适应不同颜色组合、不同截面形状和不同规格的异型材生产需求。
随着自动化控制技术的不断进步,现代多色异型材挤出机生产线具备了更高的生产效率、较低的能耗和更加精细的控制系统,使得多机共挤、真空定型、冷却、牵引、裁切等工序衔接更加稳定,减少了人工干预。它广泛应用于门窗框架、装饰线条、家居用品、汽车配件、建筑材料等领域,成为多色异型材生产中的核心设备。多色异型材挤出机生产线的技术不断演进,推动了塑料异型材产品的多样化和精密化,为各行业提供了更高性能、更环保、更节能的解决方案。
结构组成
- 主机部分:
- 螺杆和料筒:螺杆负责塑化和挤出塑料原料,料筒通常采用耐高温材料制造,以承受高温和高压环境。
- 电机:驱动螺杆旋转,提供所需的动力。
- 加热装置:多段加热器提供所需的温度控制,以确保塑料的有效塑化。
- 模具:根据型材规格定制的模具,负责将熔融塑料成型为型材。模具设计影响型材的规格和尺寸。
- 冷却系统
- 冷却水槽:型材经过后,浸入冷却水槽中,迅速降低温度,使其成型稳定。
- 循环水泵:确保冷却水的流动性,保持水温恒定。
- 牵引系统
- 牵引履带或皮带:通过摩擦力将型材向前拉出,确保稳定性。
- 速度调节装置:根据生产线速度自动调整牵引速度。
- 切割系统
- 切割刀具:高精度的刀具,能够确保切割的整齐与准确。
- 切割控制系统:与生产线同步,确保切割长度一致。
- 收纳系统
- 收卷装置:用于将型材自动卷起,便于后续存储和运输。
- 堆放平台:用于将型材按规格堆放,确保整齐。
产品参数
| 参数名称 | 数值 |
|---|---|
| 挤出机型号 | HPJX-PFE-01 |
| 适用原料 | PVC, PP, PE, ABS, PS, TPE, ASA, PMMA |
| 生产型材规格范围 | 5-100mm(高度/宽度) |
| 最大挤出量 | 35 – 100kg/h |
| 螺杆直径 | 60 – 90mm |
| 螺杆长径比 | 25:1 – 30:1 |
| 驱动电机功率 | 11 – 75 kW |
| 最大生产线速度 | 5 – 25 m/min |
| 冷却方式 | 水冷+风冷 |
| 牵引机类型 | 履带式或滚轮式 |
| 切割方式 | 锯片式或无屑切割 |
| 收卷方式 | 自动收卷或手动收卷(根据需求定制) |
产品特点
高效节能
采用先进的螺杆设计和优化的加热系统,确保原料快速塑化,生产效率提升,能耗显著降低,助力绿色生产。
精准温控
多区域温控系统确保每个加工环节温度稳定,避免原料因过热或过冷导致的性能下降,确保型材品质一致,满足不同客户的质量要求。
自动化操作
设备配备全自动PLC控制系统,操作简单,实时监控各项生产参数,减少人为误差,实现高效稳定的生产过程。
灵活模具配置
提供多种规格的模具和多层共挤技术支持,能够满足不同规格、尺寸和层数的型材需求,轻松应对客户的个性化订单。
完善冷却与牵引系统
高效的冷却系统和精准的牵引设备,确保型材在冷却和定型过程中保持尺寸稳定,表面光滑。
